ZDHJP精小型電動調節閥

ZRHJP電動精小型調節閥

一、精小型電動調節閥 產品概述

本公司的精小型電動調節閥是在Cv3000的基礎上進行改進而成的。其特點在于:在原Cv3000的基礎上重量減輕了30%、高度減小了30%、流量增大了30%。精小型電動調節閥整體具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性準確、拆裝方便等優點。配以3810系列(或者PSL系列)電動執行器,內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。精小型調節閥廣泛應用于控制氣體、液體、蒸汽等介質,工藝參數加如壓力、流量、溫度、液位保持在給定值。精小型電動調節閥適用于允許壓差小,而允許泄漏量也較小壓差不大的工作場合。

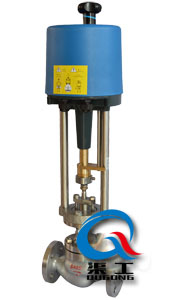

ZDHJP精小型電動調節閥(單座式) ZDHJM精小型電動調節閥(套筒式)

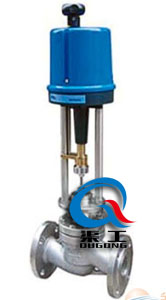

ZDHJP精小型電動調節閥(單座式) ZDHJM精小型電動調節閥(套筒式)

二、精小型電動調節閥 主要技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程(mm) 16 25 40 60 100
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座式、套筒式
流量特性 等百分比
配置執行器類別 3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
執行器參數 電源電壓:220V、380V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6定制)、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%

三、精小型電動調節閥 主要結構圖

精小型電動單座調節閥(結構圖) 精小型電動套筒調節閥(結構圖)
精小型電動單座調節閥 結構圖 精小型電動套筒調節閥 結構圖

四、精小型電動調節閥 主要零件材料

1 閥體 WCB 304 316 316L
2 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
3 閥座/套筒 304 304 316 316L
4 閥芯 304 304 316 316L
5 導向套/并帽 304 304 316 316L
6 中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
7 閥蓋 WCB 304 316 316L
8 閥桿 304 304 316 316L
9 金屬墊 304 304 316 316L
10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
11 螺栓 25 不銹鋼 不銹鋼 不銹鋼
12 填料壓蓋 WCB 304 316 316L

五、精小型電動調節閥 主要性能指標

項目 指標值
基本誤差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

六、精小型電動調節閥 外形圖

精小型電動調節閥(配3810L執行器) 精小型電動調節閥(配PSL執行器)

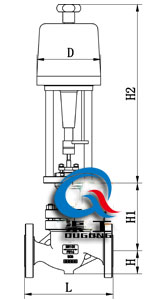

精小型電動調節閥(配3810L執行器) 精小型電動調節閥(配PSL執行器)

七、精小型電動調節閥 安裝連接尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 600 640 880
PN40 194 197 200 235 267 292 317 368 425 473 610 760 910
PN64 206 200 210 251 286 311 337 394 440 508 650 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 132 132 158 170 179 214 221 234 270 294 331 390 450
H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
PSL 177 177 177 177 177 182 182 182 182 182 218 218 218
渠工公司經營精小型電動調節閥系列產品,歡迎來電咨詢精小型調節閥產品詳細信息.我們將竭誠為您提供滿意的服務!
