X44W三通法蘭旋塞閥

一、三通法蘭旋塞閥 產品概述

X44W三通法蘭旋塞閥通過壓緊填料,使塞子和塞體密封面壓緊,密封等級較高,大量用于中、低壓管路。口徑范圍DN15~DN300。驅動方式有手動、蝸輪傳動、氣動、電動等。設計標準采用JB/T12240-89的規定。

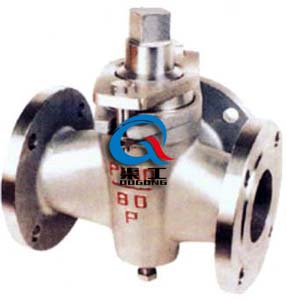

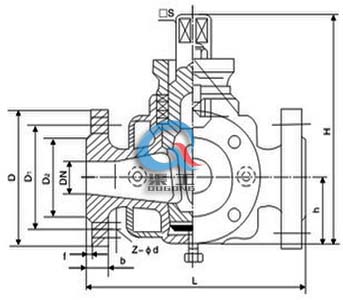

X44W三通法蘭旋塞閥 X44W三通法蘭旋塞閥 (尺寸圖)
X44W三通法蘭旋塞閥 X44W三通法蘭旋塞閥 (尺寸圖)

二、三通法蘭旋塞閥 主要性能規范

型號 公稱壓力
PN(MPa)
試驗壓力PS(MPa) 適用介質 工作溫度
(℃)
殼 體 密 封 (水)
X44W-1.0P 1.0 1.5 1.1 硝酸類 ≤250
X44W-1.0R 1.0 1.5 1.1 醋酸類 ≤250
X44W-1.0C 1.0 1.5 1.1 煤氣、油品 ≤200

三、三通法蘭旋塞閥 主要零件材料

零件名稱 閥 體 塞 子 填料壓蓋 填 料
X44W-1.0P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 柔性石墨
油浸石棉盤根
X44T-1.0R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼
X44W-1.0C 鑄 鋼 鑄 鋼 鑄 鋼

四、三通法蘭旋塞閥 主要連接尺寸

公稱壓力PN(MPa) 公稱通徑DN(mm) 尺 寸 (mm)
L D D1 D2 Z-¢d □S h H
1.0 15 145 95 65 45 4-¢14 14 26 99
20 145 105 75 55 4-¢14 14 34 124
25 145 115 85 56 4-¢14 17 38 133
32 165 135 100 78 4-¢18 19 45 152
40 190 145 110 85 4-¢18 22 55 212
50 200 160 125 100 4-¢18 27 74 260
65 230 180 145 120 4-¢18 32 82 295
80 260 195 160 135 4-¢18 36 95 327
100 300 215 180 155 8-¢23 46 135 425
125 350 245 210 185 8-¢23 50 154 482
150 400 280 240 210 8-¢23 55 172 512
200 480 335 295 265 8-¢23 75 195 605
250 530 390 350 320 8-¢23 85 230 660
300 610 440 400 368 8-¢23 100 263 760

五、三通法蘭旋塞閥 訂貨須知

訂貨時請填寫《規格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的三通法蘭旋塞閥型號,請按型號直接向我司訂購;

歡迎來電咨詢X44W三通法蘭旋塞閥產品詳細信息.
