H47X蝶式緩沖止回閥

一、蝶式緩沖止回閥 產品概述

本公司的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式緩沖止回閥,主要用于工業供水、污水處理廠的水泵出口處,阻止管網中介質逆流。自動除去破壞性水錘,從而使水泵和管路不受損壞。蝶式緩沖止回閥主要由閥體、伐瓣、緩沖性能好等特點,是工業用水和城市排污的優良產品。

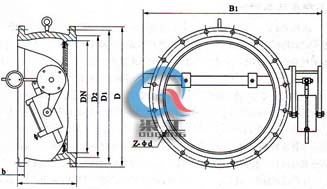

蝶式緩沖止回閥 蝶式緩沖止回閥 (尺寸圖)
蝶式緩沖止回閥 蝶式緩沖止回閥 (尺寸圖)

二、蝶式緩沖止回閥 主要技術參數

公稱壓力 1.0~2.5MPa
公稱通經 40~1400mm
適用介質 水、油、污水、海水
適用溫度 0~80℃(如需要,可達200℃)
法蘭標準 GB/T 17241.6 GB/T 9113
試驗標準 GB/T 13927 AP1598

三、蝶式緩沖止回閥 主要零件材料

零件名稱 材料
閥體 鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
蝶板 鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
閥桿 不銹鋼
填料 聚四氟乙烯
密封圈 丁腈橡膠

四、蝶式緩沖止回閥 主要性能規范

型號 公稱壓力(MPa) 強度試驗壓力(MPa) 密封壓力(MPa) 適用溫度 (℃) 適用介質 緩閉時間
H47X
HH47X
H47XF
1.0 1.5 1.1 ≤80 海水
污水
清水
≤60秒
1.6 2.4 1.76
2.5 3.75 2.75

五、蝶式緩沖止回閥 主要外形尺寸

DN(mm) 200 250 300 350 400 450 500 600 700 800 900 1000 1200
L 230 250 270 290 310 330 350 390 430 470 510 550 630
D 340 405 460 520 580 640 705 840 910 1020 1120 1255 1485
D1 295 355 410 470 525 585 650 770 840 950 1050 1170 1390
D2 265 320 375 435 485 545 608 718 788 898 998 1110 1325
b 30 32 34 38 40 44 46 54 54 54 54 60 66
Z-Фd 12-23 12-25 12-25 16-25 16-30 20-30 20-34 20-41 24-41 24-41 28-41 28-48 32-54
B1 540 600 650 710 770 830 900 1090 1200 1320 1420 1550 1780















六、蝶式緩沖止回閥 訂貨須知

訂貨時請填寫《規格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號,請按型號直接向我司訂購;

歡迎來電咨詢蝶式緩沖止回閥,緩閉止回閥系列詳細信息.
