ZD(R)SG電動隔膜調節閥
一、電動隔膜調節閥 產品概述
本公司的ZRHG型直行程電動隔膜調節閥具有結構簡單、流路阻小、流通力比同口徑的其它閥大，密封無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。該電動隔膜調節閥由隔膜閥配用不同類型直行程電動執行器組成。電動隔膜調節閥配用的電動執行機構內有伺服系統，不用另配服放大器，有輸入控制信號（4-20mA或1-5VDC）及單相電源便可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
|
|
|---|---|

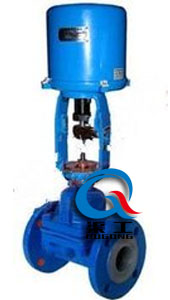

| ZRHG電動隔膜調節閥(襯膠隔膜閥) | ZDHG電動隔膜調節閥(襯氟隔膜閥) |
二、電動隔膜調節閥 主要技術參數
| 公稱通徑(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 流量系數 | KV | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 | 1800 |
| 允許壓差(MPa) | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 | 0.09 | |||
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||||||
| 額定行程 | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||
| 閥蓋形式 | 標準型(-17～+250℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||||
| 閥芯形式 | 隔膜式 | |||||||||||||
| 流量特性 | 快開特性 | |||||||||||||
| 配置執行器類別 | 381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器) | |||||||||||||
| 執行器參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||||
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
三、電動隔膜調節閥 主要零件材料
| 閥體 | HT200、ZG230～450或下述材質襯里 |
|---|---|
| 隔膜 | 丁荃膠、天然膠、聚四氟乙烯波紋 |
| 薄膜 | 丁腈橡膠夾增強滌綸織物 |
| 彈簧 | 60S12Mn、閥體襯里材質及適用范圍 |
四、電動隔膜調節閥 閥體襯里材料適用場合
| 閥體襯里 | 使用溫度（℃） | 適用介質 |
|---|---|---|
| 無襯里 | -10～+175 | 適用于非腐蝕性介質 |
| 軟橡膠 | -10～+85 | 適用于水泥、粘土、煤塵、干燥化肥等 |
| 硬橡膠 | -10～+85 | 適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等 |
| 氯丁膠 | -10～+105 | 適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。 |
| 丁荃膠 | -10～+120 | 防腐性能良好，對大部分無機酸和酸性灰漿的耐蝕性好 |
| 搪瓷 | -10～+175 | 適用于溫?zé)o機酸、氧化酸、鹵素、醇類、酯類等化合物 |
| 氟46 | -10～+190 | 適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質 |
五、電動隔膜調節閥 隔膜襯里材料適用場合
| 隔膜材質 | 使用溫度（℃） | 適用介質 |
|---|---|---|
| 丁荃膠（B級） | -40～+100 | 大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類 |
| 天然膠（Q級） | -50～+100 | 主要用于凈化水、無機鹽和烯的礦物酸介質 |
| 聚四氟乙烯 | -10～+150 | 化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |
六、電動隔膜調節閥 主要性能指標
| 項目 | 指標值 |
|---|---|
| 基本誤差％ | ≤±3.5 |
| 回差％ | ≤2.5 |
| 死區％ | ≤3.0 |
| 始終點偏差％ | ±2.5 |
| 額定行程偏差％ | ±2.5 |
| 純滯后 | ≤IS |
| 允許泄量L/H | 橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水） |
| 絕緣電阻 | 不小于20M |
| 阻尼特性 | 不大于3周半 |
七、電動隔膜調節閥 外形圖
|
|
|---|---|
| 電動隔膜調節閥(配3810L執行器) | 電動隔膜調節閥(配PSL執行器) |
八、電動隔膜調節閥 安裝連接尺寸
| 公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L(mm) | 181 | 184 | 222 | 254 | 276 | 298 | 352 | 451 | 600 | 720 | |
| 配PSL | H1(mm) | 738 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1252 |
| 重量(KG) | 15 | 17 | 24 | 29 | 49 | 61 | 82 | 150 | 211 | 370 | |
| 配381L | H1(mm) | 501 | 513 | 650 | 652 | 770 | 782 | 800 | 1080 | 1125 | 1345 |
| 重量(KG) | 23 | 24 | 39 | 44 | 64 | 76 | 97 | 203 | 264 | 418 | |
| D | 配381L | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 |
| 配PSL | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 218 | 218 | |
