G49J三通襯膠隔膜閥

一、三通襯膠隔膜閥 產品概述

本公司的G49J三通襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,三通襯膠隔膜閥適用于不同工作溫度和流體管路。三通襯膠隔膜閥適用溫度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照襯里和隔膜材料)。壓力等級:PN1.0

G49J三通襯膠隔膜閥 (鑄鋼襯膠) G49J三通襯膠隔膜閥 (鑄鐵襯膠)
G49J三通襯膠隔膜閥 (鑄鋼襯膠) G49J三通襯膠隔膜閥 (鑄鐵襯膠)

二、三通襯膠隔膜閥 主要零件材料

1 閥 體 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
2 襯 里 無襯里、橡膠
3 隔 膜 橡膠
4 閥 瓣 鑄鐵
5 閥 蓋 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
6 閥 桿 碳鋼、不銹鋼
7 手 輪 鑄鐵

三、三通襯膠隔膜閥 產品特點

1、彈性密封的開閉件,確保沒有內漏;
2、流線型的流道,使得壓力損失小;
3、沒有填料函,因此沒有外漏;
4、閥體與蓋被中間隔膜開,使得隔膜上方的閥蓋,閥桿等到零件不受介質侵蝕;
5、隔膜可更換,維護費用紙;
6、襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性;

四、三通襯膠隔膜閥 主要性能測試

襯里層 電火花檢測
試驗與檢驗 按GB/T13297標準
公稱壓力 0.6、1.0、1.6PN(Mpa)
閥體: PN×1.5
密封:PN×1.1 -50-150℃

五、三通襯膠隔膜閥 設計規范

設計與制造 GB/T12239
結構長度 GB/T12221、JB/T1688
法蘭連接尺寸 GB/T4216、JB/T 78

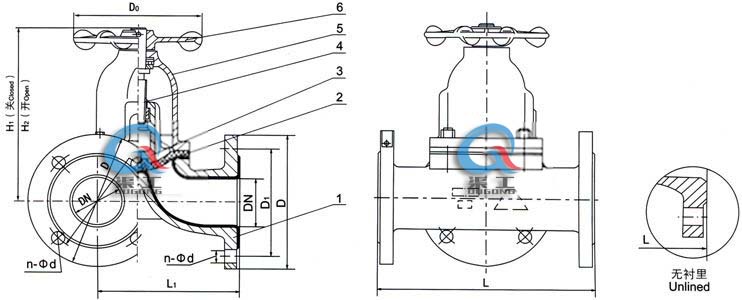

六、三通襯膠隔膜閥 結構尺寸圖

G49J三通襯膠隔膜閥 (結構尺寸圖)
G49J三通襯膠隔膜閥 (結構尺寸圖)

七、三通襯膠隔膜閥 主要外形尺寸

DN mm 公稱壓力MPa 工作壓MPa L D D1 n-φd F H1 H2 D0 質量
25 1.0 1.0 160 96 115 85 4-14 108 120 66 5.5
32 180 118 135 100 4-18 138 157 96 8.5
40 200 135 145 110 4-18 147 167 96 12.5
50 230 150 160 125 4-18 167 192 96 17
65 290 182 180 145 4-18 194 229 165 24.5
80 310 210 195 160 4-18 212 252 230 33.5

八、三通襯膠隔膜閥 產品選型

訂貨時請填寫《規格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的三通襯膠隔膜閥產品型號,請按型號直接向我司訂購;

歡迎來電咨詢G49J三通襯膠隔膜閥產品詳細信息.
